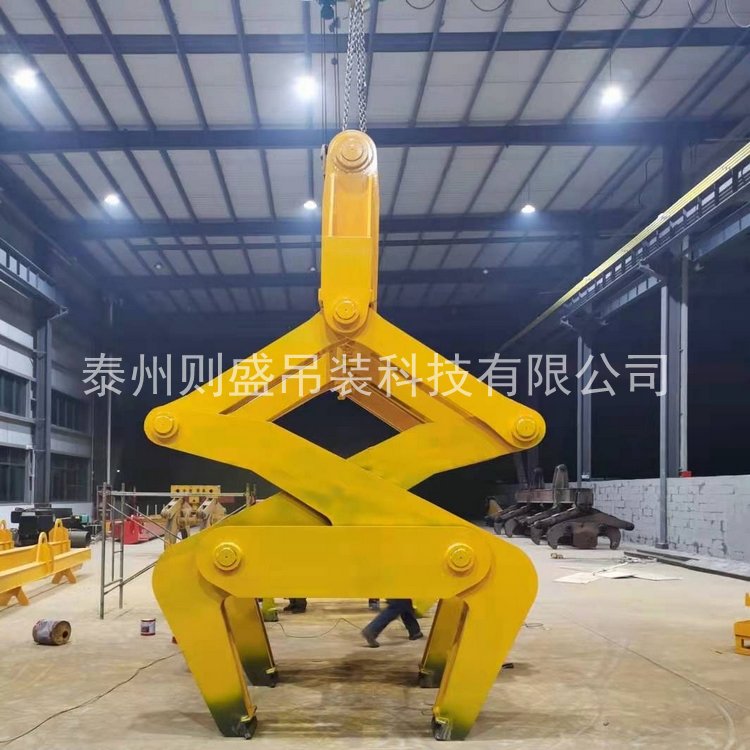

鋼坯吊具構造
鋼坯吊具主要由吊梁、連桿、啟閉機構、同步器、鉗臂、支板和鉗牙七部分組成。
吊梁
吊梁是與天車鉤相連的部件，有吊環卸扣式聯接、吊索具式聯接和吊耳式聯接三種結構。吊環卸扣式聯接吊軸，使吊具的受力情況改善，同時也避免了裝卸鋼坯時的脫鉤現象，降低了夾具本身的高度，有利于低矮的場所使用。吊索具式聯接吊軸，使夾具的受力較好，但吊具自身的高度大，需在高大的場所使用，在掛吊鉤時需用人工進行輔助掛鉤。吊耳式聯接吊軸，可由吊車司機直接掛鉤， 但在吊裝作業時需使吊具著地，并下放吊鉤直至不受力為止，這樣，易導致吊車鉤脫鉤。
連桿
連桿是吊梁和鉗臂的連接件。
啟閉機構
啟閉機構有手動抬桿式、（自動）雙鉤式、（自動）單鉤式、（自動）轉鎖式等形式。自動啟閉機構是實現鋼坯夾具自動開閉的機構。 其動作不需要任何外來動力源，靠夾具自身的重力實現夾具的自動開閉。起閉機構的加油潤滑：必須定期（2~3天）加潤滑油（或機油），然后上下動作幾次，直至潤滑完全。嚴禁加過量的潤滑脂潤滑！
同步器
同步器是保證夾具各鉗臂同步動作的裝置。
鉗臂
鉗臂是夾具的主要增力部件，通過它把鋼坯夾起。
支板
支板是鋼坯夾具的支撐件。支板支在鋼坯的上表面以保證鋼坯夾具的啟閉機構順利動作。
鉗牙
鉗牙有銷軸聯接式、燕尾聯接式和槽形插接式等結構。鉗牙是與鋼坯直接接觸的主要零件， 決定著鋼坯夾具夾持鋼坯的安全性。
